Cara menginstalDispla LED dalam ruangany
PemasanganLayar tampilan LED dalam ruanganBiasanya memerlukan bingkai struktur baja, modul tampilan LED, kabel koneksi, catu daya, kartu kontrol, dll. Langkah -langkah pemasangan adalah sebagai berikut: Konstruksi bingkai struktur baja → Pemasangan catu daya dan kartu kontrol → Sambungan saluran → Penyambungan modul → Debugging Sistem → Penerimaan

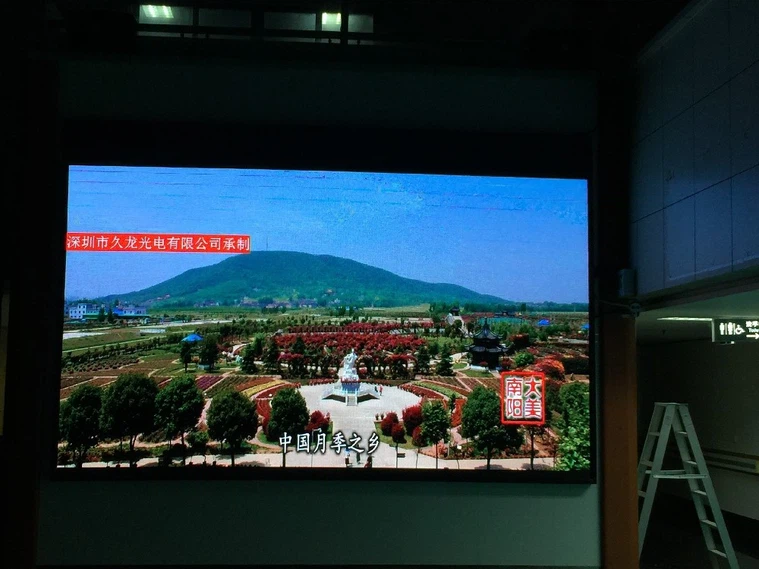

MengambilTampilan P2.5 penuh warna dalam ruanganSebagai contoh, layar besar berukuran 4480mm dengan 1920mm dengan ukuran modul 320mm x 160mm. Pertama Hitung Dimensi: 4480/320=14 dan 1920/160=12. theTampilan LEDMembutuhkan 14 baris horizontal dan 12 kolom vertikal, total 180 modul. Menambahkan bingkai baja 5mm, layar LED yang sudah jadi (dengan bingkai) berukuran 4490mm pada 1930mm.
Panjangnya 320mm
Lebar 160mmLangkah Instalasi:
1. Struktur baja tetap

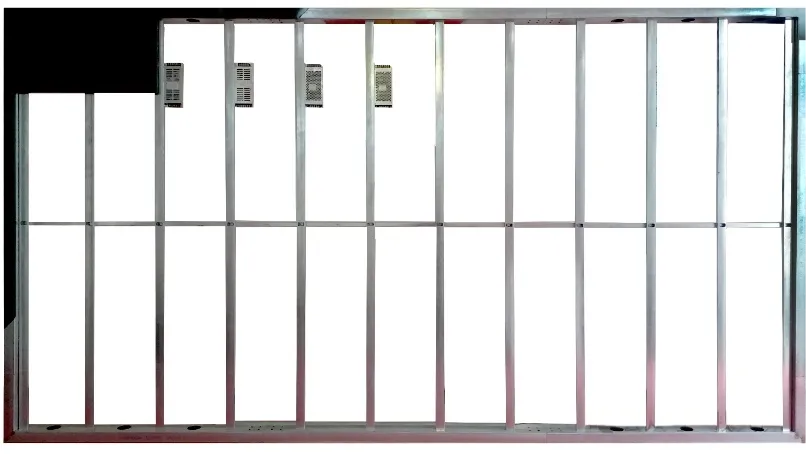

Struktur indoor e - menggunakan kerangka kerja baja yang menghilangkan proses pemotongan dan pengelasan, membuatnya ideal untuk situs di mana pengelasan listrik dilarang. Dibandingkan dengan sekrup tradisional - dan - Metode perakitan braket sudut, pendekatan ini memberikan kerataan yang unggul dengan presisi pelurusan horizontal mencapai ± 0,5mm dan deviasi diagonal di bawah ± 1mm. Sistem ini mendukung banyak relokasi dan disassemblies, memungkinkan penggunaan kembali yang berulang.
Struktur indoor e - terutama terdiri dari bingkai luar, balok struktural, pemosisian silang, dan menstabilkan balok vertikal. Setelah perakitan, dapat dipasang dengan aman ke dinding atau memuat - struktur bantalan. Saat menyelesaikan struktur E -, pastikan untuk mengikat klem tepi baja stainless ke tepi bingkai.
2. Pasang catu daya, kartu kontrol, dan grup film
Catu daya menggunakan konfigurasi 1 - ke {{11} 6, dipasang dengan aman pada sasis dengan kabel tiga inti yang terhubung secara seri. Tanah yang tepat sangat penting untuk mencegah risiko kebocoran listrik dalam bingkai logam. Terminal 220V harus menghadap ke bawah untuk menghindari kontak yang tidak disengaja antara benda logam dan kawat netral/grounding yang menyebabkan sirkuit pendek. Untuk kabel daya, kami sarankan menggunakan kabel 3-core 2.5mm² dalam grup hingga 16 unit. Untuk panel tampilan yang lebih besar, distribusi multi-saluran direkomendasikan.
Konfigurasi 14x12 menggunakan 14 kartu penerima dengan port 12-pin, diatur dalam satu baris 12 kartu per baris. Kabel panjang secara berurutan dimasukkan ke dalam kartu penerima dan diberi nomor untuk koneksi mudah ke strip daya modul. Hubungkan saluran listrik 5V dari kedua modul dan kartu kontrol, lalu rute kartu penerima sesuai dengan nomor salurannya menggunakan 5+5+4 atau 6+6+2 konfigurasi kabel jaringan.
Setelah menyelesaikan pemasangan modul, mulailah dengan mengamankan baris bawah dan kolom pusat untuk memastikan perataan yang tepat. Ini mencegah warping selama penempatan dewan berikutnya. Lanjutkan dari bagian tengah bawah ke panel samping. Lakukan daya - pada pengujian segera saat menginstal komponen inti ini. Jika masalah terdeteksi setelah perakitan, pembongkaran akan lebih merepotkan daripada pemecahan masalah - instalasi.
3.Debugging
Sebelum memulai debugging, pastikanTampilan LEDPerangkat lunak diinstal dengan benar dan kartu transmisi terhubung ke komputer. Mengkonfigurasi parameter sesuai dengan konfigurasi aktual tampilan, termasuk resolusi, kecepatan refresh, dan mode pemindaian. Setelah mengonfirmasi semua pengaturan sudah benar, simpan dan kirimkan ke layar. Hidupkan dan restart sistem, lalu mainkan sinyal video untuk memeriksa pemutaran yang lancar tanpa ghosting atau berkedip -kedip. Tampilkan teks dan grafik untuk memverifikasi kejelasan karakter dan kehalusan garis. Jika tampilan mendukung fungsionalitas jendela multi -, uji switching antara berbagai jendela dan efek overlay.
